Step Up Transformer: tööpõhimõte, rakendused ja eelised

Astmeline trafo on tänapäeva elektrisüsteemides üks nendest-kulissidetagustest-kangelastest. Selle töö on lihtne: see võtab madalama pingega sissetuleva elektri ja tõstab selle väljundi poolel kõrgemale pingele.

(Lisateabe saamiseks klõpsake pildil.)

Miks see oluline on? Sest kui vool liigub pikki vahemaid, on seda palju tõhusam (ja odavam) saata kõrgema pingega. Ilma astmeliste trafodeta kaotaks pikamaa{1}}elektri edastamine teel rohkem energiat-, mis tähendab rohkem soojust, rohkem kadu ja ausalt öeldes palju rohkem probleeme.

Lihtsamalt öeldes suurendab astmeline trafo pinget, samal ajal kui vool langeb proportsionaalselt.

Selle toimimise keskmes on füüsika põhiidee: elektromagnetiline induktsioon (Faraday seadus). Siin on kiire versioon:

Kui vahelduvvool (AC) voolab läbiprimaarmähis, tekitab see transformaatori südamikus muutuva magnetvälja.

See muutuv magnetväli "surub" seejärel indutseeritud pingesekundaarmähis.

Kui sekundaarmähisel onrohkem pöördeidkui primaarmähisel, on sekundaarpoolele saadav pinge suurem kui sisend.

Nii et voog näeb välja umbes selline:

AC siseneb primaarmähisesse

Tekib magnetväli ja see muutub pidevalt

Energia kandub üle tuuma

Sekundaarmähis väljastab kõrgemat pinget

Ja jah,-pinge tõuseb, vool langeb (umbes), samas kui üldine võimsus jääb ligikaudu samaks-miinus kaod, nagu soojus.

Üks oluline märkus: astmelised trafod on loodud töötamaAC. Nad ei tööta otseseltDCvälja arvatud juhul, kui lisate esmalt täiendavaid konversiooniseadmeid.

Trafod järgivad pöörete -ja-pinge suhet. Idee on järgmine:

Kus:

​=Sekundaarne pinge

= Primaarpinge

= Sekundaarmähise pöörete arv

= Primaarmähise pöörete arv

Kui sekundaarmähisel on kaks korda rohkem pööreid kui primaarmähisel, saate sekundaarmähise pingest umbes kahekordse. (Muidugi pole just täiuslik,-päris trafodel on kadusid,-kuid põhimõte kehtib.)

Tüüpiline astmeline trafo ei ole ainult üks mähis ja valmis. See on üles ehitatud mõne põhiosaga, mis töötavad koos:

1. Tuum

Südamik on tavaliselt valmistatudlamineeritud räniteras. Selle ülesanne on juhtida magnetvoogu tõhusalt ja vähendada energiakadusid.

2. Primaarmähis

See mähis võtab vastu sissetuleva pinge. Kuna tavaliselt onvähem pöördeid, aitab see seadistada astme-efekti.

3. Sekundaarne mähis

See mähis annab kõrgema väljundpinge. Sest onrohkem pöördeid, tekitab see suurenenud pinget.

4. Isolatsioonisüsteem

Elektrilekke ja lühiste vältimiseks kasutavad trafod isolatsioonimaterjale. Sõltuvalt trafo konstruktsioonist võib see hõlmataõli, paber, vaik või muud tüüpi isolatsioonid.

5. Jahutussüsteem

Suured trafod võivad normaalse töö käigus kuumeneda, seetõttu kasutavad nad temperatuuri kontrolli all hoidmiseks jahutusmeetodeid,{0}}nt õliringlus, radiaatorid või ventilaatorid-.

Suurendustrafod ilmuvad paljudes kohtades, alates tohututest elektrivõrkudest kuni väikeste seadmeteni. Levinud rakendused hõlmavad järgmist:

Elektritootmisjaamad

Turbiinidest tulev elekter algab sageli madalama pingega. Step up trafod tõstavad selle ülekandetasemetele nagu110 kV, 220 kV või kõrgem, mis muudab pika{0}}jõuülekande palju tõhusamaks.

Taastuvenergia süsteemid

Päikese- ja tuuleenergia ei ühendu alati võrku "õige" pingega. Suurendustrafod aitavad tõsta genereeritud võimsust, et see saaks korralikult ülekandevõrku siseneda.

Tööstusseadmed

Tööstusharud vajavad mõnikord kõrgemat pinget selliste asjade jaoks nagu ahjud, rasked masinad või spetsiaalsed testimissüsteemid. Suurendustrafod muudavad pinge muundamise ohutumaks ja lihtsamaks.

Elektroonika ja laborid

Väiksemaid trafosid kasutatakse seadmete, helisüsteemide, meditsiiniseadmete, röntgeniaparaatide ja muu testimiseks.

Raudtee elektrifitseerimine

Elektrilised raudteesüsteemid põhinevad veojõu jaotamiseks ja pinge sobitamiseks trafodel.

Ausalt öeldes on eeliseid üsna raske ignoreerida:

Parem ülekande efektiivsus:kõrgem pinge tähendab väiksemat voolu, mis vähendab soojust ja kadusid liinides

Väiksemad nõuded juhile:kuna vool on väiksem, võib sageli kasutada peenemaid kaableid

Stabiilne pinge muundamine:trafod aitavad säilitada seadmete jaoks vajalikku pingetaset

Energiasääst:edastuse ajal vähenevad kadud aja jooksul lisanduvad

Paindlik erinevateks kasutusteks:kasulikest{0}}alajaamadest kuni kompaktse elektroonikani

Inimesed ajavad neid mõnikord segamini, nii et siin on selge erinevus:

Suurendage trafot:suurendab pinget, vähendab voolu

Alandava trafo:vähendab pinget, suurendab voolu

Lihtne tabel:

Mõlemad tüübid on olulised,{0}}kasutage neid lihtsalt vastupidiste eesmärkide saavutamiseks.

"Õige" trafo valimine sõltub mõnest praktilisest nõudest, näiteks:

Nõutavsisend- ja väljundpinged

Vajalikvõimsusvõimsus(kVA või MVA)

Sageduse ühilduvus

Jahutusmeetod

Kas see onsise- või välistingimustes

Tõhususe hinnang

Ohutusstandardid ja sertifikaadid

Ja ärge alahinnake suurust. Liiga suur või liiga väike trafo võib põhjustada probleeme-nt ebaefektiivne töö, ülekuumenemine või seadme eluea lühenemine.

Suurendavate trafode sujuvaks töötamiseks on ennetav hooldus võtmetähtsusega. Tüüpilised praktikad hõlmavad järgmist:

Isolatsiooni seisukorra kontrollimine

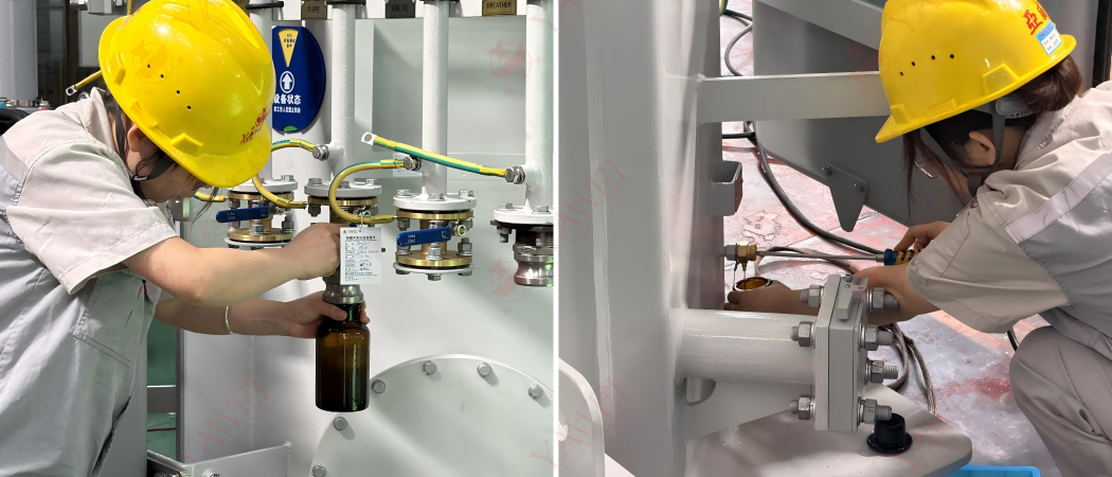

Õlitaseme ja õlikvaliteedi jälgimine (õliga täidetud{0}}ühikute puhul)

Ebatavalise kuumenemise või kuumade kohtade kontrollimine

Pukside ja jahutusseadmete puhastus

Korrapäraselt elektritestide läbiviimine

Kui hoiate hooldusega kursis, väldite tavaliselt ootamatuid tõrkeid-, mis on ausalt öeldes parim tulemus.

Kõrgendatud trafo on kaasaegsete elektrisüsteemide oluline osa. Tõhusalt pinget tõstes toetab see kaug-edastust, aitab integreerida taastuvenergiat võrku ning toidab lugematuid tööstuslikke ja tehnilisi rakendusi.

Nii et olenemata sellest, kas tegemist on alajaama taga asuva massiivse kommunaaltranspordiga või väiksema seadmega laboris või rajatises, on astmelisel trafol suur roll elektrienergia töökindla, tõhusa ja kasutusvalmis hoidmisel. Ja kuna energianõudlus kasvab, muutuvad need trafod ainult olulisemaks.
