Pad-Paigaldatud trafode tehnilised andmed ja hinnad: 3-faasiline 500–5000 kVA

Pad{0}}paigaldatud trafod on tänapäeva toiteseadetes väga olulised. Need on need tugevad metallkarbid, mis istuvad betoonalustel ja käitavad tavaliselt maa-aluseid liine. Nad vähendavad ohutult kõrgepinget, nii et hooned, tehased ja linnaosad saavad tegelikult elektrit kasutada.

See juhend nullib sissekolmefaasilised mudelid 500 kVA kuni 5000 kVA-selline, mida näete äripindade, tööstusettevõtete või suurte elamukomplekside toiteallikana. Vaatame läbi peamised tehnilised andmed, ligikaudsed hinnad (2026. aasta seisuga), plussid/miinused ja näpunäited õige valimiseks.

Kui olete projekti suurust määrav insener, uuendamist eelarvestav rajatisejuht või lihtsalt keegi, kes vajab usaldusväärset ja ilma peavaludeta voolu,{0}}see on teie jaoks.

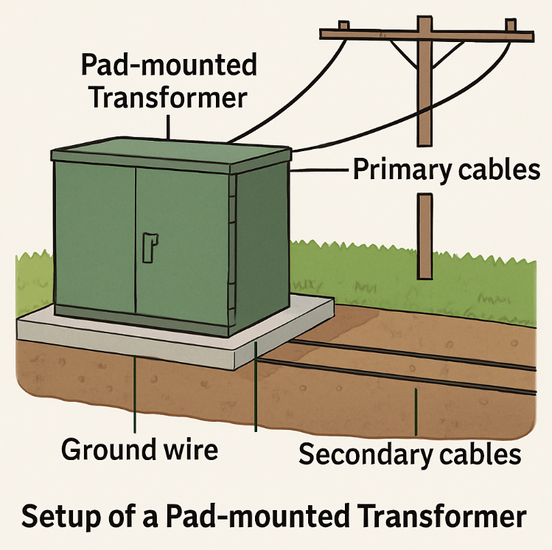

Põhimõtteliselt on see jaotustrafo, mis on paigutatud tugevasse ilmastikukindlasse metallkesta, mis on poltidega kinnitatud betoonaluse külge. Disain hoiab kõik tihedalt lukus-ilma pingestatud osadeta,-nii et see on võltsimiskindel- ja inimeste läheduses ohutu.

Need sobivad ideaalselt kõikjal, kus maa all elektrivool jookseb (mõelge linnadele, äärelinnadele, kaubanduskeskustele). Kõrgepinge tuleb sisse, alandatakse millegi kasutuskõlblikuks, näiteks 480 V või 208 V, ja suunatakse valgustite, masinate, HVAC-i, ütlete nii.

Silmapaistvad hüved:

Täielikult suletud → puudub lihtne manipuleerimine ega juhuslik kokkupuude

Üsna kompaktne → suurepärane, kui ruumi napib

Juurdepääs hooldusele on lihtne (uksed, sektsioonid)

Nad taluvad vihma, lund, kuumust ja kõike, mis on{0}}välistingimustes vastupidavaks ehitatud.

Need üksused on tööhobused keskmiste{0}}kuni-suurte koormate jaoks. Võimsus on 500 kVA kuni 5000 kVA, nii et need sobivad kõigega alates keskmise suurusega{5}}kontoritest kuni raskete tööstuslike seadistusteni.

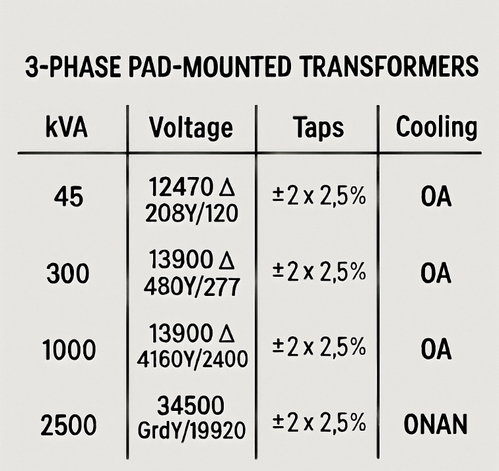

Peamised asjad, mida vaadata:

Pinge nimiväärtused(esmane nagu 12,47 kV, 34,5 kV; sekundaarne 480Y/277, 208Y/120 jne)

Jahutus- tavaliselt õliga-täidisega (ONAN/KNAN) välistingimustes kasutamiseks või kuiv-tüüpi, kui siseruumides/lekkeid ei soovita

Isolatsioon- mineraalõli on standardne ja odav; mõned lähevad sünteetiliseks või FR3-ks parema tuleohutuse/keskkonna huvides

Tõhusus- DOE 2016 (või uuemad) ühilduvad mudelid raiskavad vähem energiat, mis lisandub suurtel seadmetel kiiresti

Suurem tõhusus=väiksemad elektriarved-pikaajaliselt. Lisaks on enamikul lisaohutuse tagamiseks ülekoormuskaitse, kaitsmed, liigpingepiirikud ja tühi esiosa.

Peamine erinevus on õliga täidetud-vs kuiv-tüüp.

Õliga-täidetud- väga levinud õues. Suurepärane jahutus, pikk kasutusiga, talub hästi suuri koormusi.

Kuiv{0}}tüüp- parem siseruumides või ülitundlikele kohtadele- (pole õli=pole lekkeohtu).

Tüüpilised kohad leiate need:

Büroohooned ja kaubanduskeskused

Tehased ja laod

Korterikompleksid ja allüksused maa-aluse teenindusega

EV laadimiskeskused, andmekeskused, päikesepargid (silmus- või radiaaltoitevalikud)

Suletud, madala profiiliga-konstruktsioon hoiab asjad turvalisena ja eemal-enamasti pole vaja tarasid.

Hinnad kõiguvad palju olenevalt kVA suurusest, mähistest (vask vs alumiiniumist), pingeklassist, tarvikutest (nt näidikud, kraanid, FR3 vedelik), tootjast ja sellest, kas see on UL-loetelu/DOE-tõhus.

Suured tegurid:

Suurem kVA=kõrgem hind (pole üllatus)

Vaskmähised maksavad rohkem, kuid töötavad jahedamalt / kestavad kauem

Kohandatud pinged või lisad lisanduvad kiiresti

Ballparki vahemikud (USD, ligikaudsed uued ühikud, ei sisalda paigaldamist/tarnimist):

500 kVA → 10 000–25 000 $ (sageli 15 000–20 000 dollarit tavalise õliga täidetud{7}} eest)

1000 kVA → 25 000–55 000 dollarit

2500 kVA → 60 000–120 000 dollarit (mõned hinnapakkumised ulatuvad 90 000–100 000 dollarini+)

5000 kVA → 100 000–200 000 dollarit või rohkem

(Need on umbkaudsed Põhja-Ameerika{0}}arvud; Hiina FOB võib olla madalam kVA kohta, näiteks 30–70 $/kVA olenevalt suurusest.)

Ärge unustage: paigaldamine (padi, juhtmestik, load) ja pidev hooldus võivad aja jooksul tegelikud kulud kahekordistada. Tugev ja tõhus seade tasub end ära väiksemate kadude ja väiksemate rikete kaudu.

Paigaldamiseks on vaja tasast, tugevat betoonplaati (tase ei ole-kaubeldav), head vahekaugust ja vastavust kohalikele eeskirjadele/NEC. Profid tegelevad maanduse, kaablite otstega ja testimisega.

Hooldus paneb nad sumisema:

Iga-aastane visuaalne kontroll (ühendused, korpus, lekete puudumine)

Õliproovide võtmine/testimine õliühikutel

Koormuse/temperatuuri jälgimine

Puhastage puksid, kontrollige kaitsmeid/piirikuid

Püüdke väikesed probleemid varakult kinni → vältige kulukaid seisakuid. Kasutage alati esmalt kvalifitseeritud elektrikuid-ohutusnõudeid.

Alustage oma tegelikust koormusest: arvutage välja praegune nõudlus ja veidi kasvuruumi.

Seejärel mõelge keskkonnale:

Õues? Tavaliselt võidab{0}}õliga täidetud.

Siseruumides / kitsas ruumis / tuleoht? Kuivatage{0}}tüüpi.

Eelarve kitsas? Tasakaalustage esialgsed kulud ja eluaegne energiasääst.

Peab{0}}kontrollima:

Täpne võimsus ja pinge

Jahutustüüp

Tõhususe hinnang

Ohutusfunktsioonid (surnud{0}}esiosa, võltsimiskindlus)

Vestelge tarnija või inseneriga{0}}nad juhivad numbreid ja tuvastavad vigu.

Jahutusvõimalused?Enamasti õli-täidisega välitingimustes, kuiva{1}}tüüpi siseruumides.

Hooldussagedus?Iga-aastased kontrollid on standardsed; rohkem, kui see on karm koht või raske koormus.

Mis juhib hinda?Suurus, materjalid, tehnilised andmed, kaubamärk ja lisad, nagu vedeliku tüüp.

Ohutusfunktsioonid?Jah-võltsimiskindlad-uksed, tühi-esi, kaitsmed, rõhulangetus.

Taastuv integratsioon?Muidugi, paljud töötavad suurepäraselt päikese-/tuule-/BESS-i seadistustega.

Nafta{0}}täidetud keskkonnaprobleemid?Kaasaegsetes kasutatakse riskide vähendamiseks mitte{0}}PCB-õli või biolagunevat FR3.

3-faasipadi-paigaldatud trafod vahemikus 500–5000 kVA on usaldusväärsed põhiosad maa-aluseks jaotamiseks. Tehke õiged tehnilised andmed, jahutus ja tõhusus ning teil on turvaline ja tõhus võimsus aastateks – mõistlike eel- ja jooksvate kuludega.

Võtke aega, et sobitada seade oma tegelike vajadustega (koormus, koht, eelarve). Tehke seda ja olete valmis saavutama kindlat ja probleemivaba-jõudlust. Kui ostlete praegu, jätke julgelt üksikasjad-Saan aidata valikuid kitsendada!
